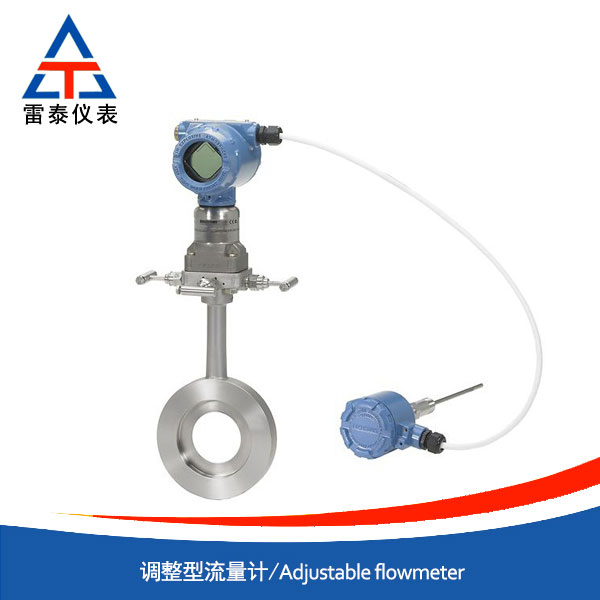

調整型流量計 平衡調整型流量計是按國際GB2624在標準孔板和流動調整器的基礎上研發的一種新型節流式流量傳感器。多孔孔板流量計用于安裝在各種擾動的下游，以最短的直管段敷設提供卓越的性能。
多孔孔板流量計原理：
多孔孔板也是一種差壓式流量?jī)x表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換。
在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。多孔孔板流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，當流體穿過圓盤的整流孔時，流體將被平衡蒸餾，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
多孔孔板流量計（平衡流量計）選型需要的參數：
1、管道口徑：管徑、壁厚
2、測量介質
3、介質溫度（°C）
4、介質壓力（MPa）：最大壓力、正常壓力、最小壓力
5、介質工作流量（Nm3/h）：最大、最小、正常流量
6、介質粘度（mPa.S）
7、介質密度（kg/m3）
8、取壓方式
安裝要求:
1、測量液體流量
(a)差壓變送器最好安裝在內錐體裝置的下方(圖1.1)，這樣可以避免液體中氣體進入導壓管和變送器中。
(b)如果變送器不得不安裝在內錐體裝置的上方(圖1.2)，為了減少液體中的氣體進人導壓管內，應在內錐體裝置和導壓管之間裝U型彎管，且彎頭下端罕州氏于管道中心1米。
(c)在水平或傾斜的管道上，如果將導壓管裝在內錐體裝工的上半部，這樣在導壓管內會積聚氣體，如果裝在內錐體裝置的下半部.會使沉積物落入導壓管內。因此，導壓管應自?xún)?nèi)錐體裝日的水平中心線兩端引出?；蜃运较蛳滦∮?5度引出。

2、測量蒸汽流量
(a)為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體裝置之間必須安裝兩個位于同一個高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充滿冷凝水，避免高溫對變送器的影響。
(b)差壓變送器最好安裝在內錐體裝置的下方(圖2.1)，這樣可以避免氣體進入導壓管和變送器中.冷凝器應安裝在盡量靠近內錐體裝置處。
(c)如果差壓變送器不得不安裝在內錐體裝置的上方(圖2.2)，應把冷凝器裝在高于差壓變送器的地方。
(d)上述兩種安裝方法均在靠近變送器的地方裝有閥，以供吹洗導壓管.同時在內錐體裝置和次凝器之間的導壓管上應加保溫層。

3、測量氣體流量
(a)差壓變送器最好安裝在內錐體裝置的上方(圖3.1)，這樣可以使導壓管內所產生的冷凝液流回管道。
(b)如果變送器不得不安裝在內錐體裝置的下方(圖3.2)，為了減少水份凝結在導壓管內，應從內錐體裝置引出的導壓管裝U型彎管，且彎頭上端至少高于管理中心1米。
(c)在水平或傾斜的管道上，為了避免管道中冷凝液進入導壓管，導壓管應自?xún)?nèi)錐體裝置體的水平中心線上半部引出。
(d)若氣體中含有污物或灰塵，在導壓管的轉彎地方應安裝十字接頭，以便清洗或吹洗
