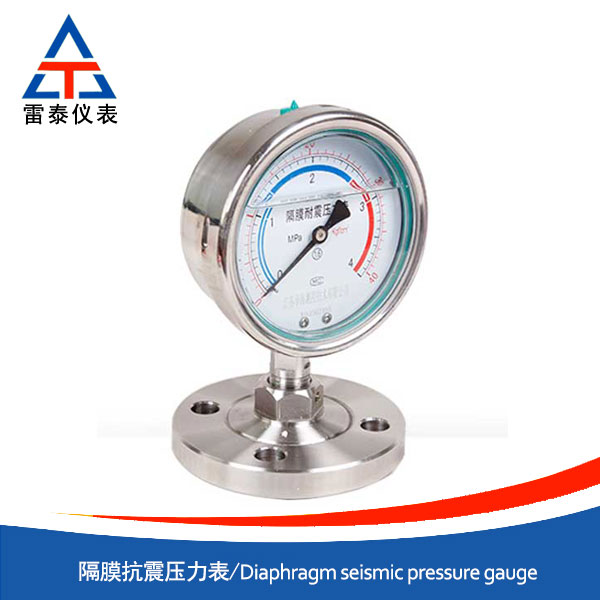

隔膜抗震壓力表
隔膜耐震壓力表適用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入隔膜耐震壓力表和防止沉淀物積累且易清洗的場合。隔膜耐震壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。外形尺寸： DBH直徑d0.1～2.5MPa4～25MPa螺栓壓膜片式100421499692M20×1.5G1/2"G3/8"150481799692螺紋壓膜片式100421477848150481777848儀表形式：&···
全國服務熱線：13770422935
在線咨詢-
產品詳情
隔膜耐震壓力表適用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入隔膜耐震壓力表和防止沉淀物積累且易清洗的場合。隔膜耐震壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。

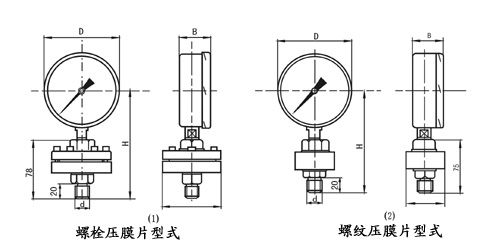

外形尺寸：
D | B | H | 直徑 | d | ||
0.1～2.5MPa | 4～25MPa | |||||
螺栓壓膜片式 | 100 | 42 | 149 | 96 | 92 | M20×1.5 G1/2" G3/8" |
150 | 48 | 179 | 96 | 92 | ||
螺紋壓膜片式 | 100 | 42 | 147 | 78 | 48 | |
150 | 48 | 177 | 78 | 48 | ||

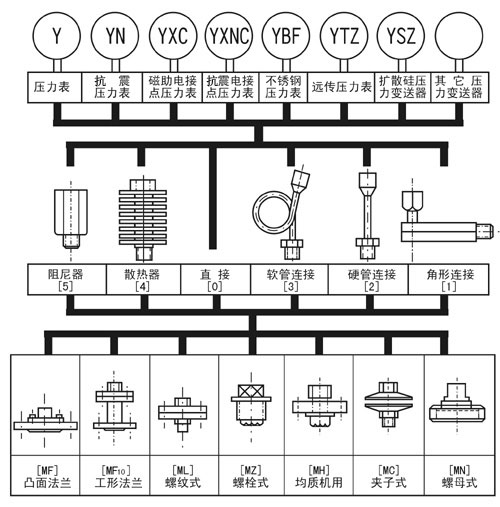

儀表形式：

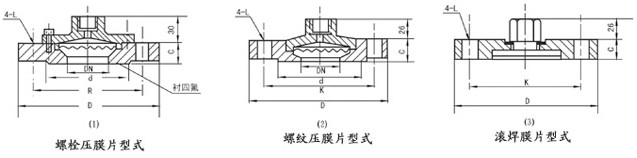

外形尺寸
□20592～20614－97標準（本廠常用法蘭標準）
DN | PN(MPa) | D | K | d | C | L |
25 | 0.25～0.16 | 100 | 75 | 58 | 14 | Φ11 |
1～2.5 | 115 | 85 | 65 | 16 | Φ14 | |
32 | 0.25～0.16 | 120 | 90 | 69 | 16 | Φ14 |
1～2.5 | 140 | 100 | 76 | 18 | Φ18 | |
40 | 0.25～0.16 | 130 | 100 | 78 | 16 | Φ14 |
1～2.5 | 150 | 110 | 84 | 18 | Φ18 | |
50 | 0.25～0.16 | 140 | 110 | 88 | 16 | Φ14 |
1～2.5 | 165 | 125 | 99 | 20 | Φ18 |
