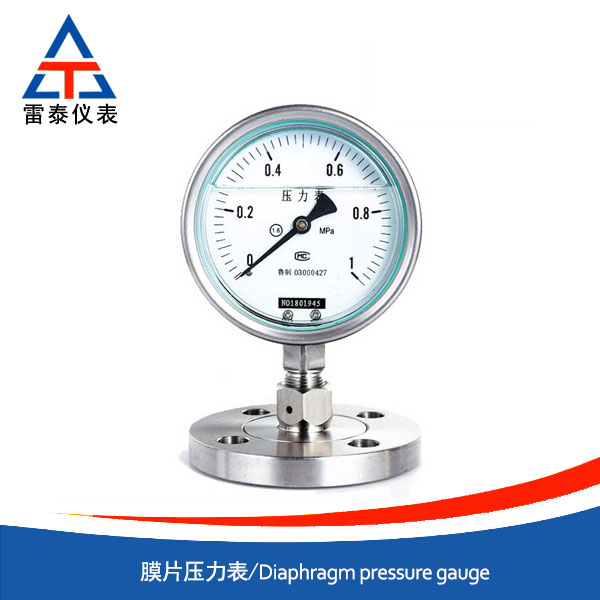

膜片壓力表
隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。 因?yàn)樗哂袦y量具腐蝕性、高粘度、易結晶、易凝固，溫度較高聽液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積累且易清洗的場合。金湖三暢儀表設備有限公司是專業的隔膜壓力表廠家，歡迎咨詢隔膜壓力表價格。隔膜壓力表型號表示口通用型壓力儀表型號口連接器代號口隔膜隔離器代號及材料A-碳鋼、B-1Cr18Ni9、316、316L、316+F4口隔離膜片材質口測量范圍口法蘭標準代號隔膜壓力表種類儀表形式外形尺···
全國服務熱線：13770422935
在線咨詢-
產品詳情
隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。 因?yàn)樗哂袦y量具腐蝕性、高粘度、易結晶、易凝固，溫度較高聽液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積累且易清洗的場合。金湖三暢儀表設備有限公司是專業的隔膜壓力表廠家，歡迎咨詢隔膜壓力表價格。
隔膜壓力表型號表示
| 口 | 通用型壓力儀表型號 |
| 口 | 連接器代號 |
| 口 | 隔膜隔離器代號及材料A-碳鋼、B-1Cr18Ni9、316、316L、316+F4 |
| 口 | 隔離膜片材質 |
| 口 | 測量范圍 |
| 口 | 法蘭標準代號 |
隔膜壓力表種類
儀表形式
外形尺寸
| 型號 | D | B | H | 直徑 | d | ||
| 0.1～2.5MPa | 4～25MPa | ||||||
| 螺栓壓膜片式 | Y100-ML | 100 | 42 | 149 | 96 | 92 | M20×1.5 G1/2" G3/8" |
| Y150-ML | 150 | 48 | 179 | 96 | 92 | ||
| 螺紋壓膜片式 | Y100-ML | 100 | 42 | 147 | 78 | 48 | |
| Y150-ML | 150 | 48 | 177 | 78 | 48 | ||
隔膜壓力表型號標記范
標記1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46
通用儀表為Y-100B不銹鋼壓力表，連接式為SR散熱式，采用敞開凸面法蘭MF隔離器（法蘭）材料為碳鋼，膜片材料為316不銹鋼，測量范圍0～4MPA，法蘭標50-4.0HGJ46
標記2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47
通用儀表為YSG-2電感壓力變送器，連接形式為直接。采用工字型法蘭MG，隔離器（法蘭）材料為1CR18Ni9，膜片材料為哈式合金，測量范圍0～1MaA，法蘭標準為20-4.0HGJ47 .
20592～20614－97標準（本廠常用法蘭標準）
| DN | PNMPa | D | K | d | C | L |
| 25 | 0.25～0.16 | 100 | 75 | 58 | 14 | Φ11 |
| 1～2.5 | 115 | 85 | 65 | 16 | Φ14 | |
| 32 | 0.25～0.16 | 120 | 90 | 69 | 16 | Φ14 |
| 1～2.5 | 140 | 100 | 76 | 18 | Φ18 | |
| 40 | 0.25～0.16 | 130 | 100 | 78 | 16 | Φ14 |
| 1～2.5 | 150 | 110 | 84 | 18 | Φ18 | |
| 50 | 0.25～0.16 | 140 | 110 | 88 | 16 | Φ14 |
| 1～2.5 | 165 | 125 | 99 | 20 | Φ18 |
