產品詳情
一、概述

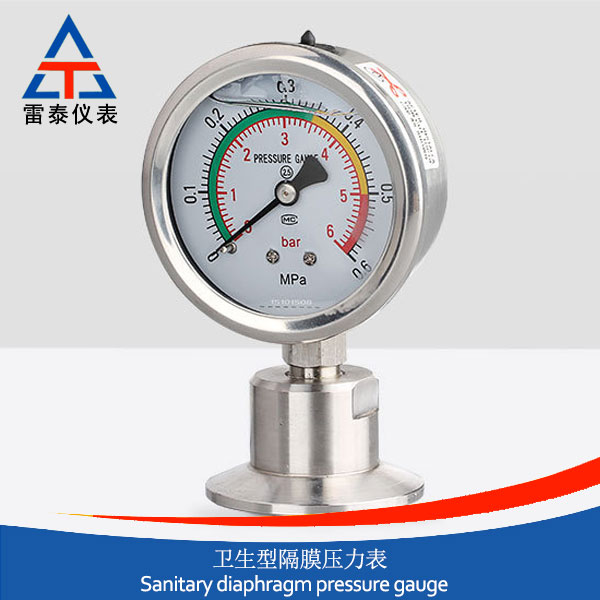

內螺母式衛生型隔膜壓力表是由通用型壓力儀表與隔膜隔離器組成一個系統的隔膜壓力表。具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠的安全等優點。能滿足藥品生產質量規范(GMP)的要求。在制藥、食品、飲水、水處理等行業對儀表有衛生要求的工藝流程中得到廣泛應用。
二、主要技術參數
◆測量范圍及型號標示
形式 | 量程上限值 | |
MC | 卡箍式 | 0.6～2.5 |
0.4～2.5 | ||
MN | 螺母式 | 0.4～2.5 |
MH | 矩形法蘭式 | 10～60 |
注： 1.用戶也可選用其它通用型壓力表，訂購時同本公司協商。
2.壓力表同隔膜裝置連接方式也可選用其它形式，訂貨時同本公司協商。
◆隔膜表的耐蝕性
隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜、法蘭及密封圈的材料來保證。
隔膜材料：316、316L
法蘭材料：316、316L
密封因材料：硅橡膠、聚四氟乙烯
◆密封液的選擇
為了保證衛生型隔膜表使用的可靠性和安全性，根據不同用途，選擇合適的密封液。
密封液 | 受壓部溫度范圍℃ | 比重 | 體膨脹 |
甘油水溶液 | -5～100 | 1.27 | 0.61×10-3 |
丙二醇 | -30～160 | 1.04 | 0.70×10-3 |
植物油 | -5～100 | 1.93 | 1.03×10-3 |
三、隔膜裝置法蘭尺寸
◆卡箍式隔膜隔離器[代號MC]
法蘭尺寸 | A | B |
11/2 | 43.5 | 50.5 |
2 | 56.5 | 64.0 |
