概述：

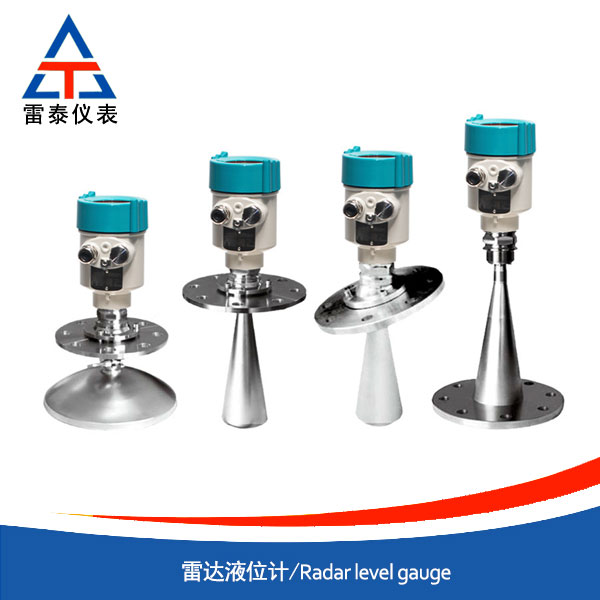

      雷達物位計是26G高頻雷達式物位測量?jī)x表，測量距離可達80米。天線被進一步優化處理，新型的快速的微處理器可以進行***高速率的信號分析處理，使得儀表可以用于，反應釜或固體料倉非常復雜的測量條件。

      原 理

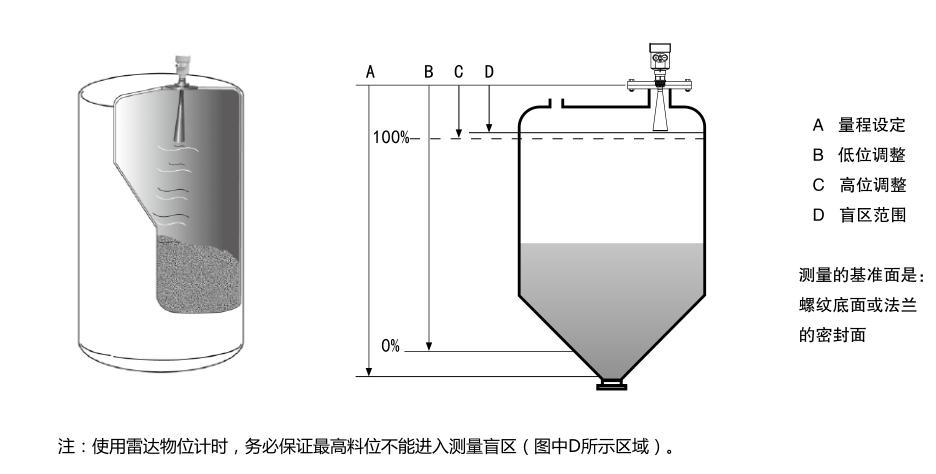

      雷達物位天線發射較窄的微波高沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣?**快，電磁波到達目標并經反射返回接收器這***來回所用的時間幾乎是瞬間的）。

二  產品特點：

雷達物位計采用了高達26GHz的發射頻率，因而具有：

u 非接觸雷達，無磨損，無污染

u 天線尺寸小，便于安裝

u 波長***短，對在傾斜的固體表面有***好的反射

u 測量盲區***小，對于小罐測量也會取得良好的效果

u 波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物

u 幾乎不受腐蝕、泡沫影響

u 幾乎不受大氣中水蒸氣、溫度和壓力變化影響

u 嚴重粉塵環境不會影響電磁波工作

u 高信噪比，即使在波動的情況下也能獲得***優的性能

u 高頻率，是測量固體和低介電常數介質的***選擇

三  性能指標：

應 用： 固體料、過程容器或強粉塵易結晶、結露場合，固體顆粒、粉塵，輕微腐蝕的液體，各種強腐蝕性液體，衛生型液體存儲容器，強腐蝕性容器

測量范圍： 70米

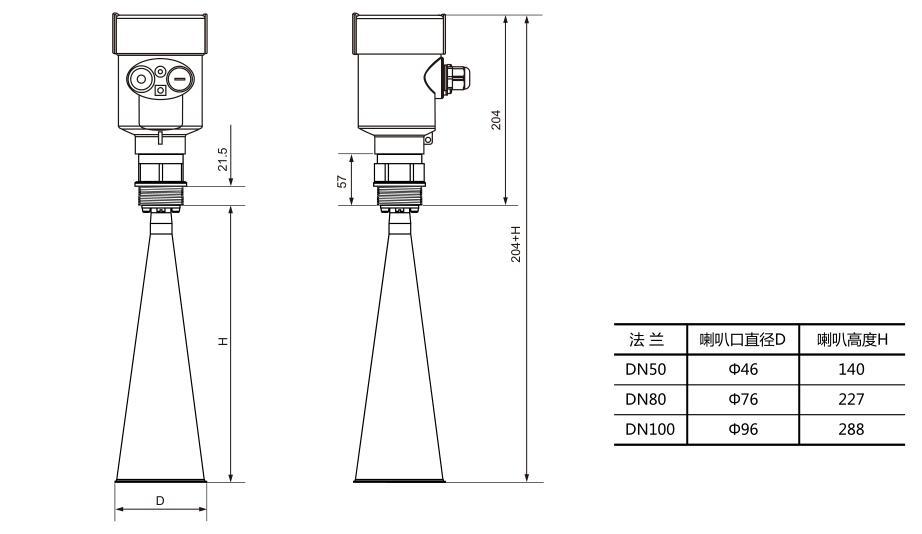

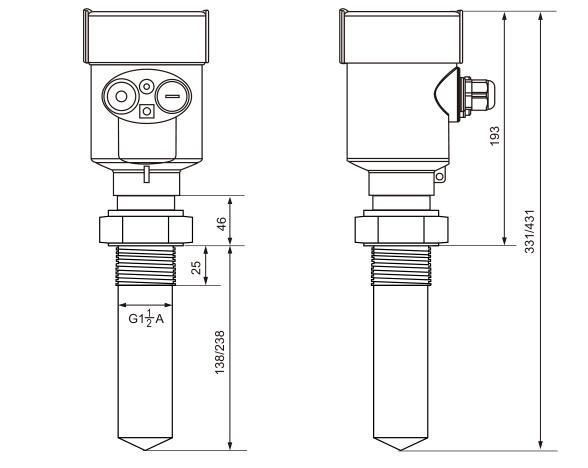

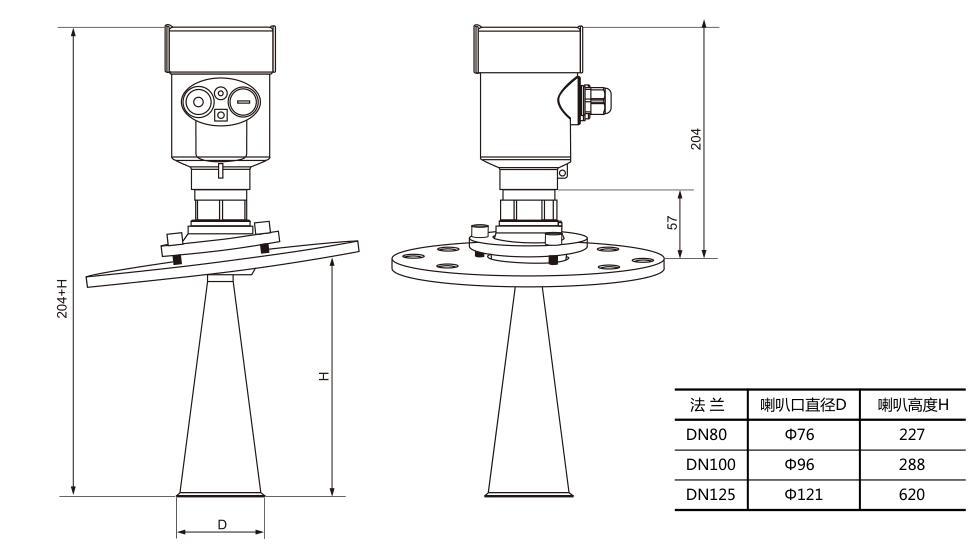

過程連接： 萬向法蘭，螺紋

過程溫度： -40～250℃

過程壓力： -0.1～0.1MPa

精 度： ±15mm

頻率范圍： 26GHz

防爆等級： Exia ⅡC T6 Ga/ Exd [ia] IIC T6 Gb

防護等級： IP67

現場顯示： 四位LCD 可編程

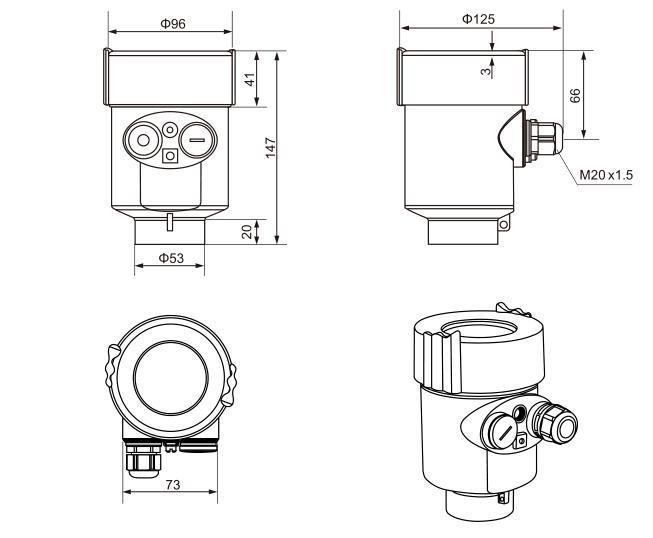

外 殼： 鋁 / 塑料

信號輸出： 4...20mA/HART(兩線/四線)  RS485/Modbus
