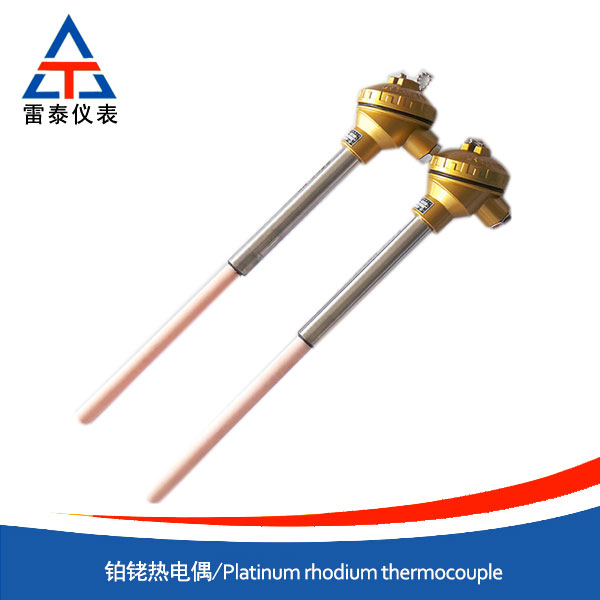

鉑銠熱電偶
一、產品概述 工業用鉑銠熱電偶又叫貴金屬熱電偶，它轉溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。 鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。&n···
全國服務熱線：13770422935
在線咨詢-
產品詳情
一、產品概述
工業用鉑銠熱電偶又叫貴金屬熱電偶，它轉溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
二、產品應用
鉑銠熱電偶適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
三、技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I、II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
四、測量溫度及允差
四、測量溫度及允差
| 熱電偶類別 | 代號 | 分度號 | 高溫度℃ | 測量溫度℃ | 允差△t℃ |
| 鉑銠10-鉑 | P | S | 0~1600 | 0~1300 | ±1.5℃或±0.25%t |
| 鉑銠13-鉑 | Q | R | 0~1300 | 0~1300 | ±1.5℃或±0.25%t |
| 鉑銠30-鉑銠6 | R | B | 0~1800 | 0~1600 | ±1.5℃或±0.25%t |
五、型號及規格
六、選型表
| 型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
| d | L x l | |||||
| S | 0-1300 | 高鋁質或剛玉管 | ＜ 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 | |
| ＜ 360S | Φ25 | |||||
| R | 0-1300 | ＜ 150S | Φ16 | |||
| ＜ 360S | Φ25 | |||||
| B | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | ||
| ＜ 360S | Φ25 | |||||
| 標記 | 標記 | 標記 | 熱電偶對數 | 固定方式 | 接線盒形式 | 保護管直徑 | 長度 | 說 明 |
| W | 溫度儀表 | |||||||
| R | 熱電偶 | |||||||
| P | 鉑銠10-鉑 分度號：S | |||||||
| Q | 鉑銠13-鉑 分度號：R | |||||||
| R | 鉑銠30-鉑銠6 分度號：B | |||||||
| 1 | 單支(可不標注) | |||||||
| 2 | 雙支 | |||||||
| 1 | 無固定裝置 | |||||||
| 2 | 固定螺紋 | |||||||
| 3 | 活動法蘭 | |||||||
| 4 | 固定法蘭 | |||||||
| 3 | 防水接線盒 | |||||||
| 4 | 隔爆接線盒 | |||||||
| 0 | 剛玉管Φ16 | |||||||
| 1 | 雙層剛玉管Φ25 | |||||||
| 2 | 剛玉管外帶碳化硅管 | |||||||
| 空格為特殊說明 | ||||||||
| -L/l | 總長/插深mm |
