產品詳情
適用范圍

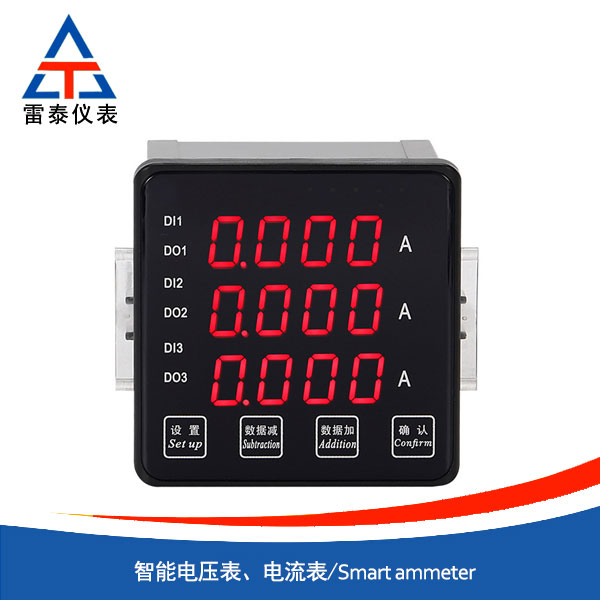

智能電壓表、電流表采用微處理器進行控制運算，配合不同的互感器可滿足可各種測量量程的要求，可對電壓電流進行高精度的顯示、控制及變送輸出。
功能特點
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能要求
具有自校準、人工校準和對傳感器修正的功能
完善的網絡通訊功能，與各種帶串行輸入/輸出的設備進行雙向通訊，組成網絡控制系統
主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.2S
測量范圍：-1999～9999
報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
電 源：開關電源 85～265VAC 功耗4W以下
型號說明
| 型 譜 | 說 明 | ||||||||
| 智能電壓、電流表 | |||||||||
| 外型尺寸 | A | 橫式160×80×125mm | |||||||
| A/S | 豎式80×160×125mm | ||||||||
| B | 方式96×96×110 mm | ||||||||
| C | 橫式96×48×110 mm | ||||||||
| C/S | 豎式48×96×110 mm | ||||||||
| D | 方式72×72×110 mm | ||||||||
| F | 方式48×48×110 mm | ||||||||
| 報警點數 | B□ | B0無報警輸出；B1-1個繼電器輸出 | |||||||
| 通 訊 輸 出 | P | 微型打印機 | |||||||
| R | 串行通訊RS232 | ||||||||
| S | 串行通訊RS485 | ||||||||
| 供 電 電 源 | 220VAC供電 | ||||||||
| W | DC24V供電 | ||||||||
| 輸 入 信 號 | AV ( ) | 交流電壓輸入，( )內記入輸入量程 | |||||||
| DV ( ) | 直流電壓輸入，( )內記入輸入量程 | ||||||||
| AA ( ) | 交流電流輸入，( )內記入輸入量程 | ||||||||
| DA ( ) | 直流電流輸入，( )內記入輸入量程 | ||||||||
