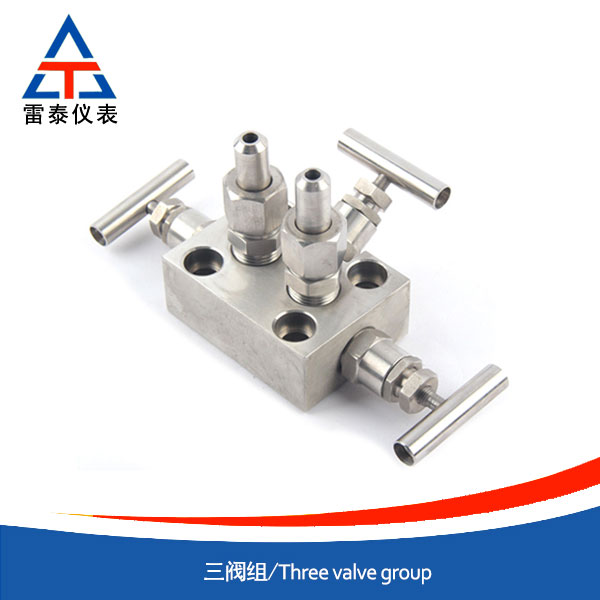

一體化三閥組 本閥組是目前三閥組中最完美的一種產品，結構精巧，外型美觀，安型美觀，安裝方便，密封性能好，省略變送器兩只腰形法蘭和兩只引壓接頭，本閥組直接與變送器連接，同時引壓接頭組合在閥體上，不需要另配引壓接頭可與￠14管對焊，也可與￠10管插入式焊接。同時在不能動火的地方可采用卡套式三閥組，用￠14管直接插入卡套中，旋緊螺帽，即可密封使用。

【一體化三閥組 原理】：左側為高壓閥，右側為低壓閥，中間為平衡閥，當高低閥關閉，平衡閥開啟時，正負壓測量室壓力平衡，當高低壓閥開啟，平衡閥關閉時，輸入端壓力分別為高、低壓。儀表維修調零時，只需將正負壓閥關閉，可以進行。

【一體化三閥組 用途】：本閥組用途廣泛，按國際統一標準生產，可與以下差壓變送器配套:ST3000,1151,1751,CECC,820,830,840,FCXA/C,CECR,EDR,EJA,UNI,SBCC/CBYC,STD,YSTD,SITRANS,1066,DMP,K—DA,DB,BY,LD301,3051等差壓變送器配套。

【一體化三閥組 技術參數】：公稱壓力：PN：6、4、16、32MPa

公稱通徑：5mm；適用溫度：≤350℃適用介質：

非腐蝕介質請選用20（材料鋼）

弱腐蝕介質請選用1Cr18Ni9材料（304）

強腐蝕介質請選用0 Cr17Ni12MO2Ti材料（316）

【一體化三閥組 安裝】：該閥組可采用水平、垂直安裝，用四只內六角螺栓直接將閥組固定在變送器上（規格有M10×35和7/16〞×35兩種，訂貨時需注明）輸出端上的接管可直接與管路連接。
